Montage d' une presse à paille
en HO
Revenir au module "Battage à l' Ancienne"

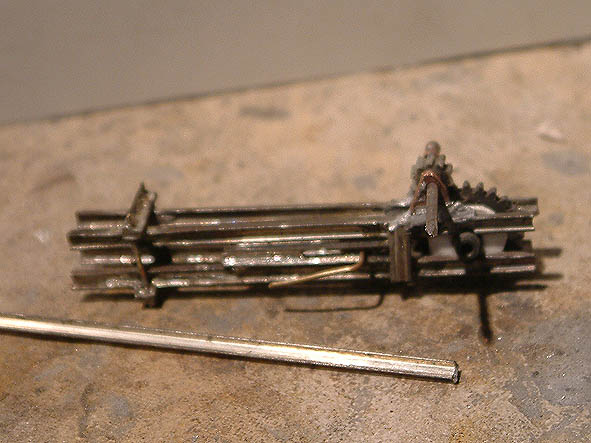

Le châssis est fait de 4 rails HO coupées dans la longueur voulue,
soudées par 2 équerres à l'avant
et 2 montants sur l'arrière
du piston.
Les traverses avant sont reliées par 2 fils laitons pour figurer les tendeurs.
Les cotés du piston sont aussi
2 bouts de rails à moitié fendus et soudés entres les
2 rails du chassis

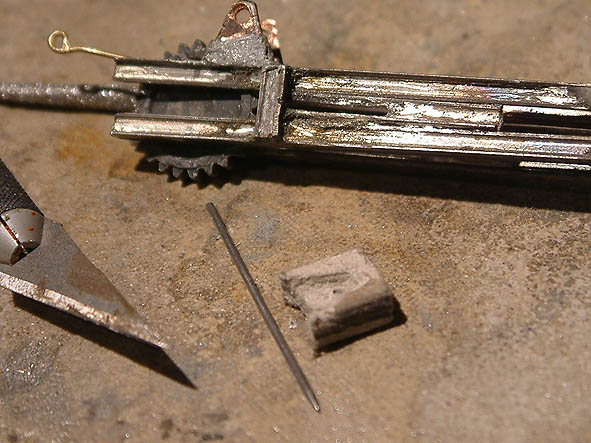

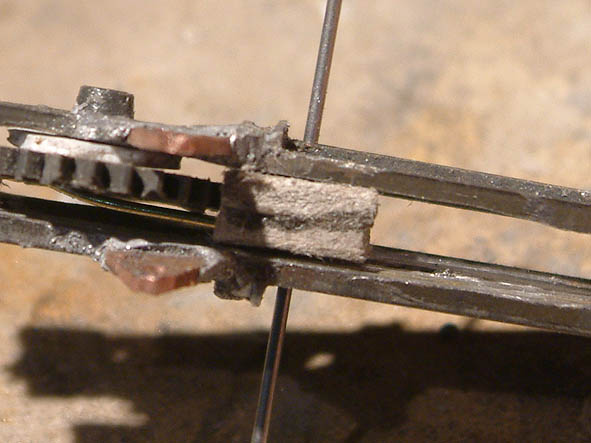

Le piston est fait de 2 morceaux de carton dont 1 échancré
pour laisser libre le mouvement de la bielle.
L'axe est une fine pointe.
Le choix du carton est préféré car du métal ou plastique arrive à gripper entre les rails
Position arrière
Position avant

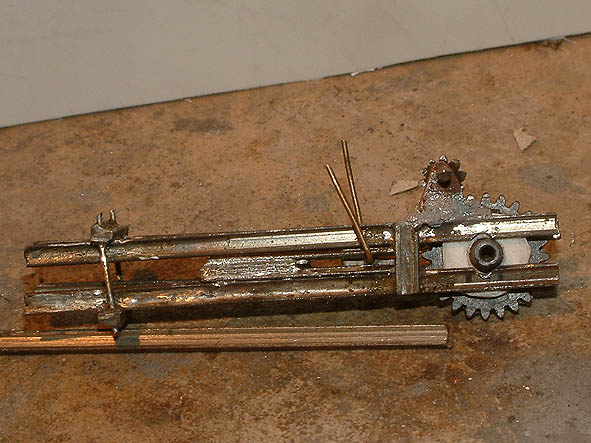

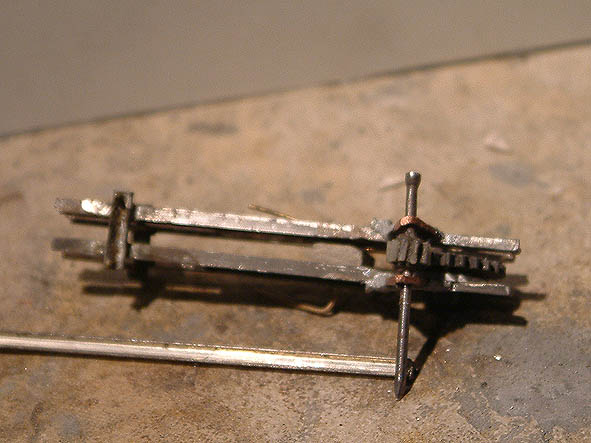

l'engrenage trouvé dans ma boite à trésor, est fait
d'une roue dentée avec un axe sur 1 coté et 1 pignon, la roue
est percée excentrée et le fil de laiton formant la bielle est
rivé sur l'intérieur.
La rotation de la roue (le diamètre) donne le débattement du
piston de la presse.

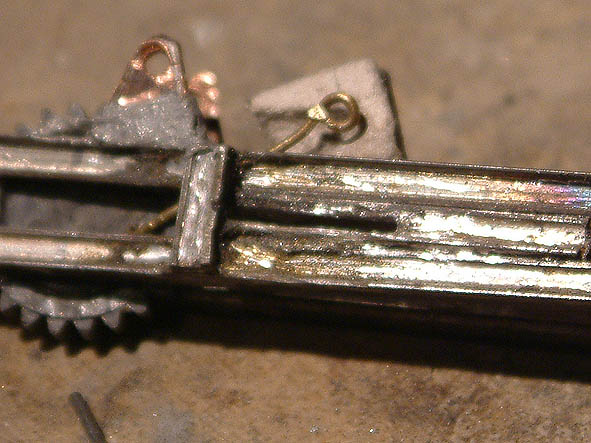

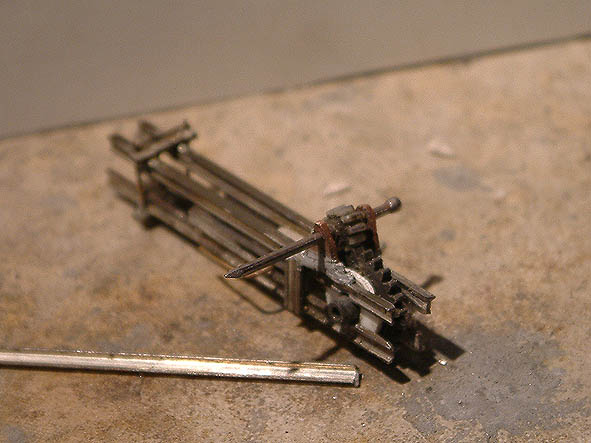

calage de la roue
la rondelle blanche en plasiticarte sert de centrage et est assez large pour éviter l'accrochage du rivet de la bielle
vue de l'ensemble par le dessus, le pignon est pris en force sur l'axe des volants (clou tête d'homme)

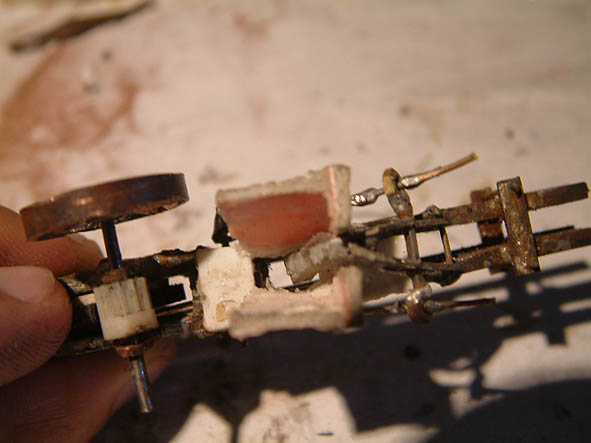

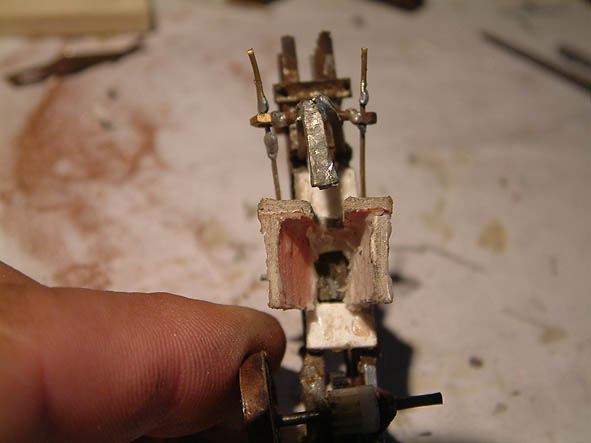

Bras presseur en arrière à l'intérieur piston retiré

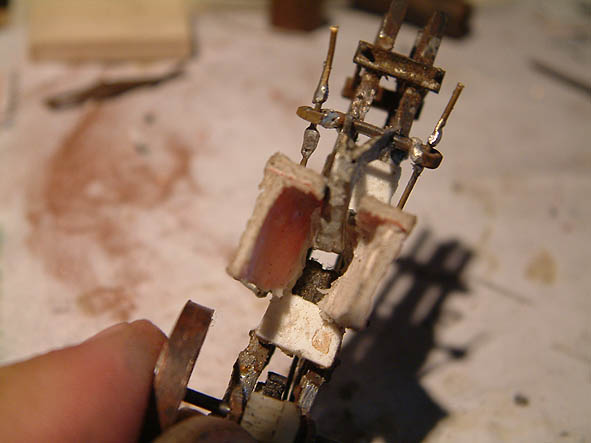

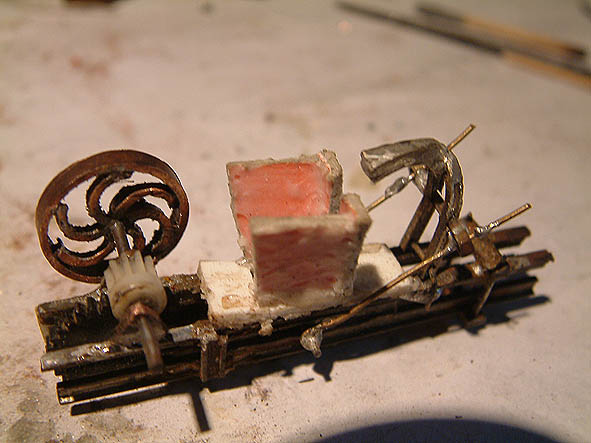

Bras presseur dégagé en avant et piston en pression

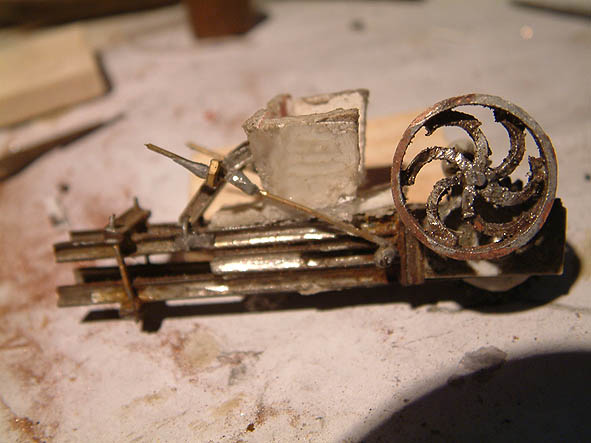

2 gouttes de soudures sur les tiges permettent de régler le balancement du bras. la trémie est en carton.
Le bras est fait de 2 rails tordues et soudées entre elles sur le bout formant masse pressoir.

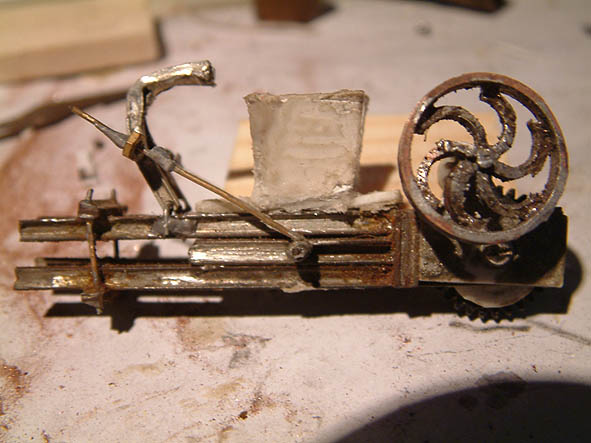

Vue par dessus on vois le bras position basse et le piston est rentré, la paille est tassée dans la presse.

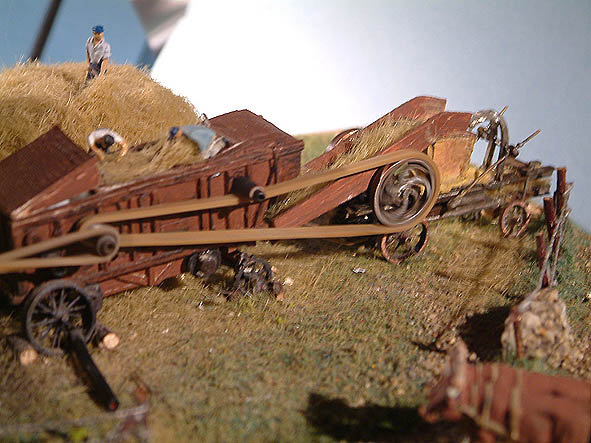

Comme pour la batteuse j'y joint les roues au chassis et un monte paille en carton.
et après les réglages d'usage et beaucoup de sueur les premiers tour de roues peuvent enfin se faire.
